Utilisation de la sonde Calibrite Display SL avec DisplayCAL.

Calibrite Display SL

Généalogie

Il semblerait que la généalogie de ce colorimètre soit très riche. Trois marques différentes : Pantone, x-rite et maintenant Calibrite. De trop nombreuses dénominations commerciales : i1D3 (quelle version ?) i1 Display Pro (idem) ColorMunki Display (idem)
Enfin, les différences entre modèles ne seraient que des verrous logiciels sur l’appli officielle, le matériel lui-même étant identique.

Support par ArgyllCMS − DisplayCAL

DisplayCAL est le GUI pour ArgyllCMS. Ce dernier est un système libre de gestion des couleurs, qui propose les outils d’étalonnage et de caractérisation des écrans. Dans tous les cas, le colorimètre est reconnu par DisplayCAL. Et d’après eux aussi.

Un fichier de correction est inévitable

La lecture de l’affichage par la sonde dépend de la courbe de réponse de la sonde elle-même. C’est pourquoi un fichier de correction doit être fourni à DisplayCAL. Des explications plus détaillées sont disponibles.

Deux types de fichiers de correction existent :

• .ccmx
  Un fichier par couple Écran−Colorimètre. Il faut ouvrir le fichier pour voir les instruments utilisés.
  Ce fichier contient une matrice de correction 3x3. La matrice est destinée à un affichage et un colorimètre spécifiques, et est utilisée pour transformer les valeurs XYZ des instruments afin de les faire mieux correspondre aux mesures d’un spectromètre de référence pour cet affichage. Le fichier contient une description de l’écran, du colorimètre et du spectromètre de référence.
• .ccss
  Ce type de fichier contient un ensemble d’échantillons spectraux d’affichage. Pour les colorimètres qui disposent d’informations connues sur la sensibilité spectrale du capteur (tels que l’i1d3 et le Spyder4 et Spyder5) cela permet de créer un étalonnage adapté à un affichage particulier. Le fichier contient une description de l’affichage, le type de technologie d’affichage, le type de spectromètre utilisé pour effectuer les lectures.

On remarque que ces descriptions issue de la documentation ArgyllCms, ne correspondent pas à la définition donnée en début de paragraphe. Mon modèle est à revoir.

Si j’ai bien compris, les fichiers ccss sont à privilégier : ils contiennent les informations spectrales de l’écran pendant que la sonde amène ses propres caractéristiques spectrales.

Corrections génériques

DisplayCAL propose des corrections spectrales génériques de type .ccss pour différents types d’écran. Les fichiers sont stockés dans .local/share/ArgyllCMS/ voire \Users\legau\AppData\Roaming\ArgyllCMS\

Corrections de la communauté

La communauté en fournit des fichiers que l’on trouve ici : Colorimeter Corrections Database.

La présentation sous forme de tableau permet peut-être de mieux comprendre les deux types de fichiers.

Écrans : caractéristiques et corrections

Voici ce que j’ai pu trouver :

• DELL U2724D : Corrections disponibles sur displaycal.net.
• Iiyama ProLite XU2390HS-B1 : Corrections disponibles dans la colorimeter database.
• Iiyama ProLite X2377HS-GB1 : Corrections disponibles proposées par la communauté.

Comment procéder

• Ce qui n'est pas précisé : le profil icc doit être généré sur la machine d’utilisation. Un profil n'est pas spécifique à un écran mais à un couple machine−écran.
• Ce qui suit est inspiré de cette vidéo.
• Pour le choix des paramètres, voir les conseils de Arnaud Frich.
• La documentation ArgyllCMS disponible ici.

Préparation

• Reset to factory default, notamment : contrast, sharpness, gamma, saturation.
• Désactiver : blue filters, shadow boosting, contraste dynamique, image enhancement, backlight probe, eco ou power saving.
• Choisir la luminosité de travail.
• Nettoyer l’écran.
• Travailler dans une pièce sombre.
• L’ensemble écran et sonde doivent être en température. Compter une demi heure de mise en température.

Loading ICC profiles − Avant de lancer DisplayCAL

Voir la documentation de Arch (décidément, c'est toujours chez eux que je trouve)

Problème posé : si un profil est chargé par gnome, les couleurs affichées sont altérées. Il faudrait une absence de profil. Ou bien un profil transparent. Ou un profil dont les courbes d’étalonnage sont linéaires. Voici une procédure (Un certain ariel est arrivé au même point que moi : Lesson learned, system color management needs to be disabled prior to displaycal, and a restart is needed after disabling it.)

• Se rendre dans les paramètres de gnome, menu couleur.
• Basculer l’interrupteur sur OFF
• Supprimer un à un les profils disponibles pour l’écran.
• Vider le dossier .local/share/icc/
• Redémarrer

DisplayCAL

Le menu du haut permet de choisir une présélection de réglages (fichier .cal) ou un profil .icc déjà produit par DisplayCAL, qui vient accompagné d’un fichier .cal. Il n’est pas très utile vu que l’on va plutôt utiliser les onglets.

Onglet Écrans et sondes de mesure

• L’écran est reconnu ; la sonde s’appelle « i1 DisplayPro, ColorMunki Display » ; le mode doit être LCD.
• Ne pas cocher les compensations de dérives.
• Importer un fichier de correction de la communauté ou choisir l’une des options suivantes. J’ai obtenu les meilleurs résultats avec les fichiers ccss de DisplayCAL.

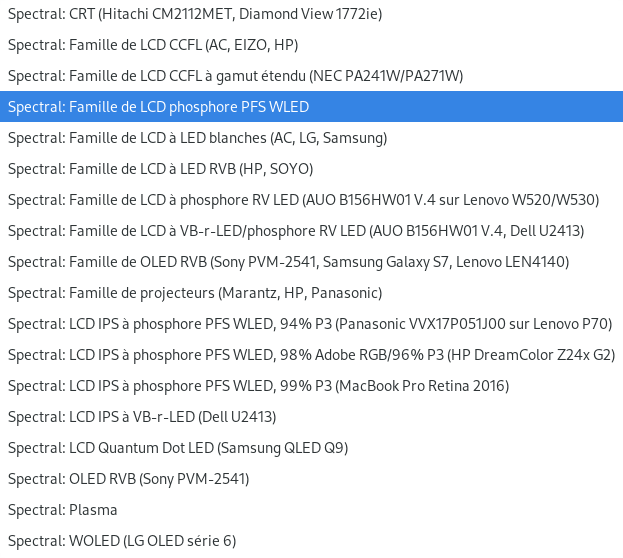

  • Écrans sRGB gamut : « Spectral : LCD White LED family (AC, LG, Samsung) »
  • Écrans wide gamut : « Spectral : LCD PFS Phosphor WLED family » (Non disponible avec la version 3.9.11.2 de numbat. Je l’ai récupéré via la version 3.8.9.3 de windows)

Onglet Étalonnage

• Réglage interactif de l’écran : Coché
• Point blanc : Température 6500 K
• Niveau de blanc : Personnalisé 120 cd/m²
• Courbe de tonalité : Gamma 2.2
• Positionner la sonde bien au centre, bien étanche.

Réglage interactif du point blanc

Il est bien mieux de faire le maximum de modifications dans le hardware, via les menus de l’écran, plutôt qu’à travers un fichier icc.

• « Étalonner et caractériser »
• Centrer la fenêtre puis « Commencer la mesure » L’appli se connecte à la sonde.
• Lorsque c’est à nouveau possible, cliquer sur « Commencer la mesure » Une fois les premières mesures faites, des index indiquent les réglages courants de l’écran.
• Ajuster pour avoir la meilleure correspondance, à l’aide des menus de l’écran. Une modification se traduit immédiatement sur les index. C'est l’étalonnage proprement dit.
• Une fois les valeurs en vert, cliquer sur « Arrêter la mesure »
• Poursuivre avec la caractérisation.

Terminer

DisplayCAL peut faire office de ICC Profile Loader via displaycal-apply-profiles. Mais aussi ArgyllCMS avec la commande dispwin, et encore colord. Et gnome fait aussi le boulot via gnome-settings-daemon qui appelle colord.

J’ai choisi d’utiliser les paramètres de gnome, bien qu’il faille s’y reprendre plusieurs fois et passer outre les erreurs fréquentes.

C’est pourquoi :

• Cliquer sur « Ne pas installer le profil »
• Décocher le chargement au démarrage si ce n'est pas fait.
• Récupérer le fichier .icc dans .local/share/DisplayCAL/storage/
• L'importer dans les paramètres gnome.
• Basculer l'interrupteur sur ON.
• Redémarrer. Effectuer la vérification avec DisplayCAL.

Éventuellement, s'assurer du profil en cours avec :

colormgr get-devices

Les fichiers de config de DisplayCAL sont dans .config/DisplayCAL/ En cas d’erreur persistante, on peut supprimer sans crainte DisplayCAL.ini
